Dal CAD al video 3D industriale: il workflow completo dal file STEP al video finale
Un modello CAD è il punto di partenza di quasi tutti i progetti meccanici, ma non basta per spiegare un macchinario a un cliente. Prima di diventare uno strumento di vendita deve essere alleggerito, interpretato e trasformato in un racconto visivo capace di mostrare il funzionamento della macchina. In questo articolo raccontiamo il workflow che utilizziamo per passare da un file STEP a un video 3D industriale, attraverso il caso studio della Ginaca di Tropical Food Machinery.
Il problema: un file CAD non è uno strumento di comunicazione
Molte aziende meccaniche dispongono già di un modello CAD del proprio macchinario. Il progetto è completo, preciso e pronto per la produzione, ma quando arriva il momento di presentarlo a clienti, distributori o visitatori di una fiera emerge un problema: un file tecnico non è pensato per comunicare.
Un modello in formato STEP o STP contiene migliaia di componenti, informazioni costruttive e dettagli indispensabili per la progettazione, ma spesso è troppo pesante, troppo complesso e troppo tecnico per diventare direttamente una video animazione 3D industriale.
È qui che nasce l’equivoco più comune: pensare che basti aprire il CAD e premere “render”. In realtà il lavoro inizia molto prima.
Per ottenere un contenuto efficace servono competenze che vanno oltre il rendering: occorre comprendere il funzionamento della macchina, capire quali informazioni raccontare e trasformare un modello tecnico in una narrazione visiva capace di supportare marketing e rete vendita.
La soluzione: trasformare il CAD in un racconto tecnico
Ogni progetto segue un processo preciso.
Il primo passaggio consiste nel verificare insieme all’azienda quali componenti possano essere mostrati e quali invece debbano rimanere riservati. Nel settore della meccanica è frequente che il modello CAD contenga particolari coperti da brevetti o da know-how aziendale.
Per questo motivo il file originale viene spesso alleggerito e preparato appositamente per la comunicazione. Nel caso di modelli particolarmente complessi, il cliente restituisce una seconda versione del file, già ottimizzata per il rendering meccanica industriale e per l’animazione.
Successivamente inizia una fase ancora più importante: comprendere il funzionamento della macchina.
Un modello 3D descrive la geometria, ma non racconta il processo. Per ricostruire fedelmente ogni movimento lavoriamo insieme all’ufficio tecnico analizzando fotografie, manuali, video delle prove reali e documentazione tecnica.
Questa fase di confronto permette di capire il comportamento delle parti meccaniche, la sequenza delle lavorazioni e tutti quei dettagli che rendono credibile una simulazione tecnica 3D.
Quando il macchinario lavora un prodotto organico, come frutta o alimenti, la documentazione fotografica assume un valore ancora maggiore. Colori, consistenze, deformazioni, residui e scarti cambiano continuamente durante il processo e devono essere riprodotti in modo realistico.
Il caso studio: Tropical Food Machinery e Ginaca
Uno degli esempi che rappresenta meglio questo metodo è il progetto realizzato per Tropical Food Machinery, azienda specializzata nella progettazione di macchine per la lavorazione della frutta tropicale.
L’obiettivo era realizzare una video animazione 3D industriale dedicata alla Ginaca, una macchina progettata per la lavorazione dell’ananas, destinata al sito web, alla rete commerciale e alle presentazioni aziendali.
Preparazione del file CAD e protezione del know-how

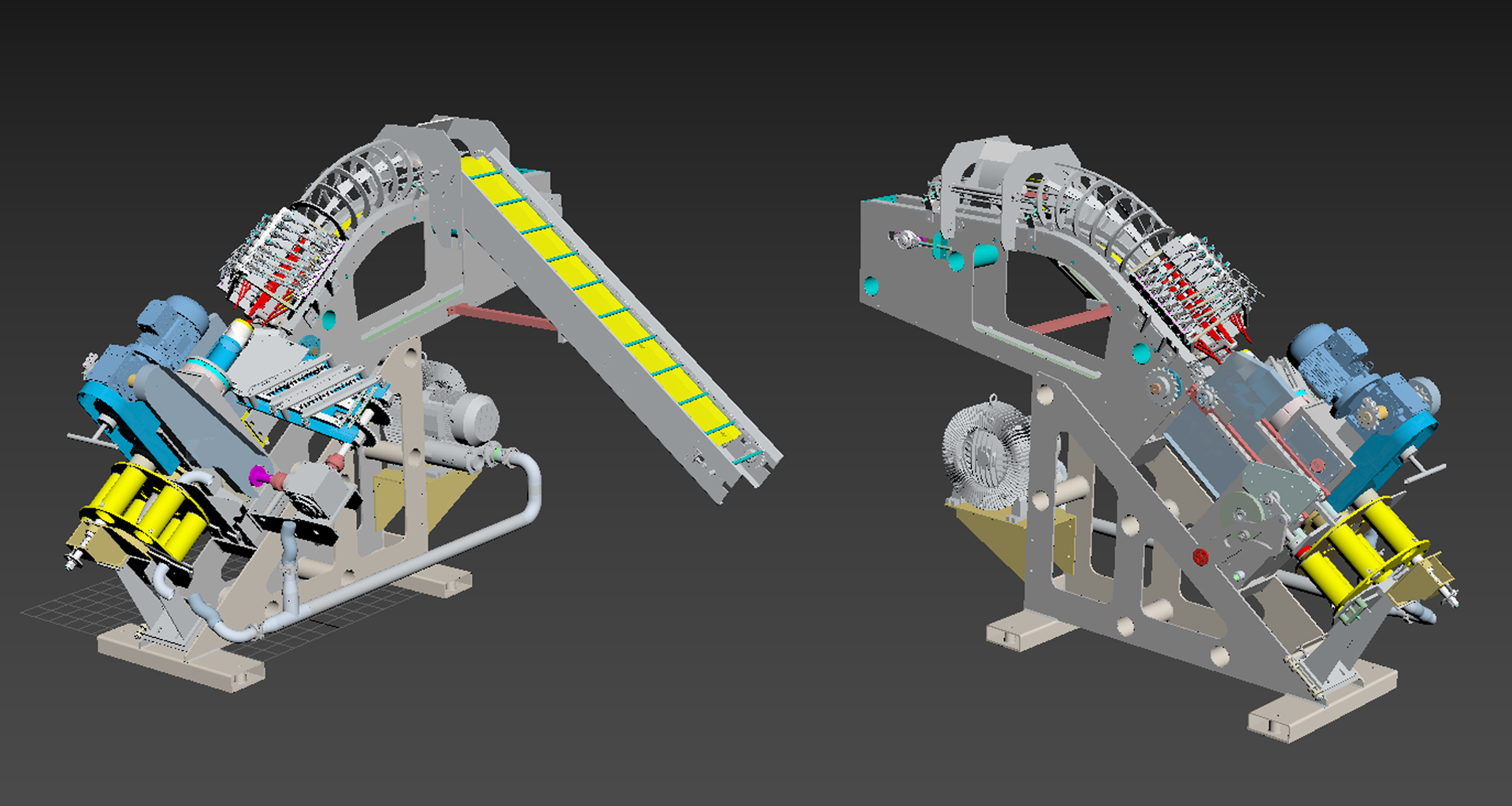

Il punto di partenza era un modello CAD tridimensionale in formato STP.
Come accade spesso nei progetti industriali, il file era stato sviluppato per la progettazione e non per la comunicazione. Insieme al cliente abbiamo quindi individuato quali componenti interni potessero essere mostrati e quali dovessero invece rimanere nascosti per proteggere il know-how aziendale.
Terminata questa prima analisi, Tropical Food Machinery ci ha fornito una seconda versione del modello, alleggerita e predisposta specificamente per la produzione del render e dell’animazione.
Studio del funzionamento della macchina
Da quel momento il lavoro si è concentrato sul funzionamento della macchina.
Attraverso numerosi confronti con il cliente abbiamo analizzato ogni fase della lavorazione dell’ananas. Oltre ai disegni tecnici abbiamo utilizzato fotografie e video realizzati direttamente durante il funzionamento della Ginaca.
Questi materiali sono stati fondamentali per comprendere il comportamento reale del prodotto durante tutte le fasi di lavorazione.
Per ottenere un risultato credibile abbiamo richiesto anche fotografie dedicate dell’ananas nelle diverse condizioni: frutto intero, prodotto lavorato, bucce e scarti. Elementi apparentemente secondari, ma indispensabili per riprodurre fedelmente il processo.
Ottimizzazione del modello e verifica estetica

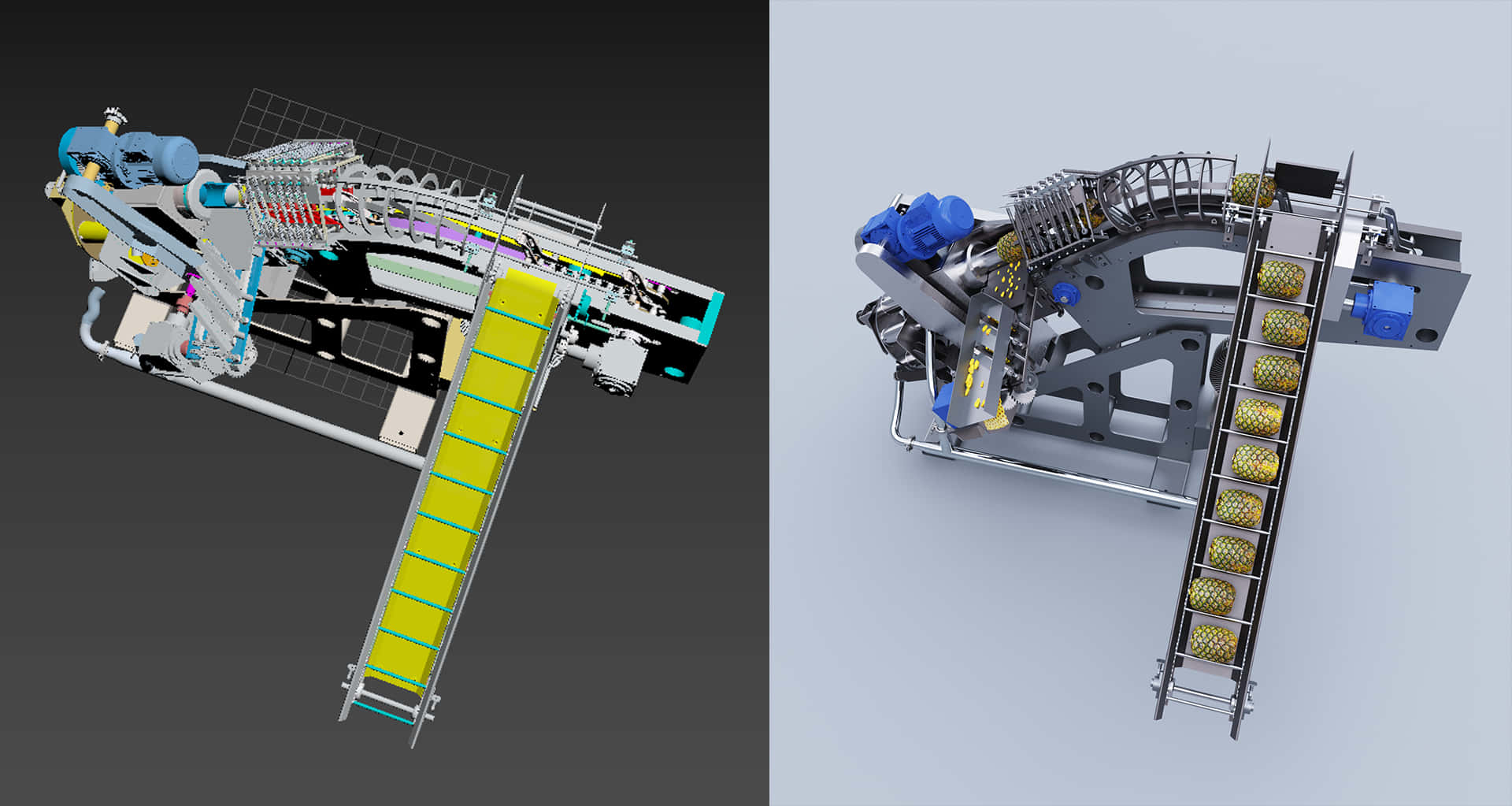

Parallelamente abbiamo ottimizzato il modello CAD, assegnando materiali realistici a tutte le componenti della macchina e organizzando la struttura necessaria per l’animazione macchinari.
Successivamente abbiamo realizzato un set virtuale neutro, studiato per concentrare tutta l’attenzione sul prodotto senza elementi di disturbo.

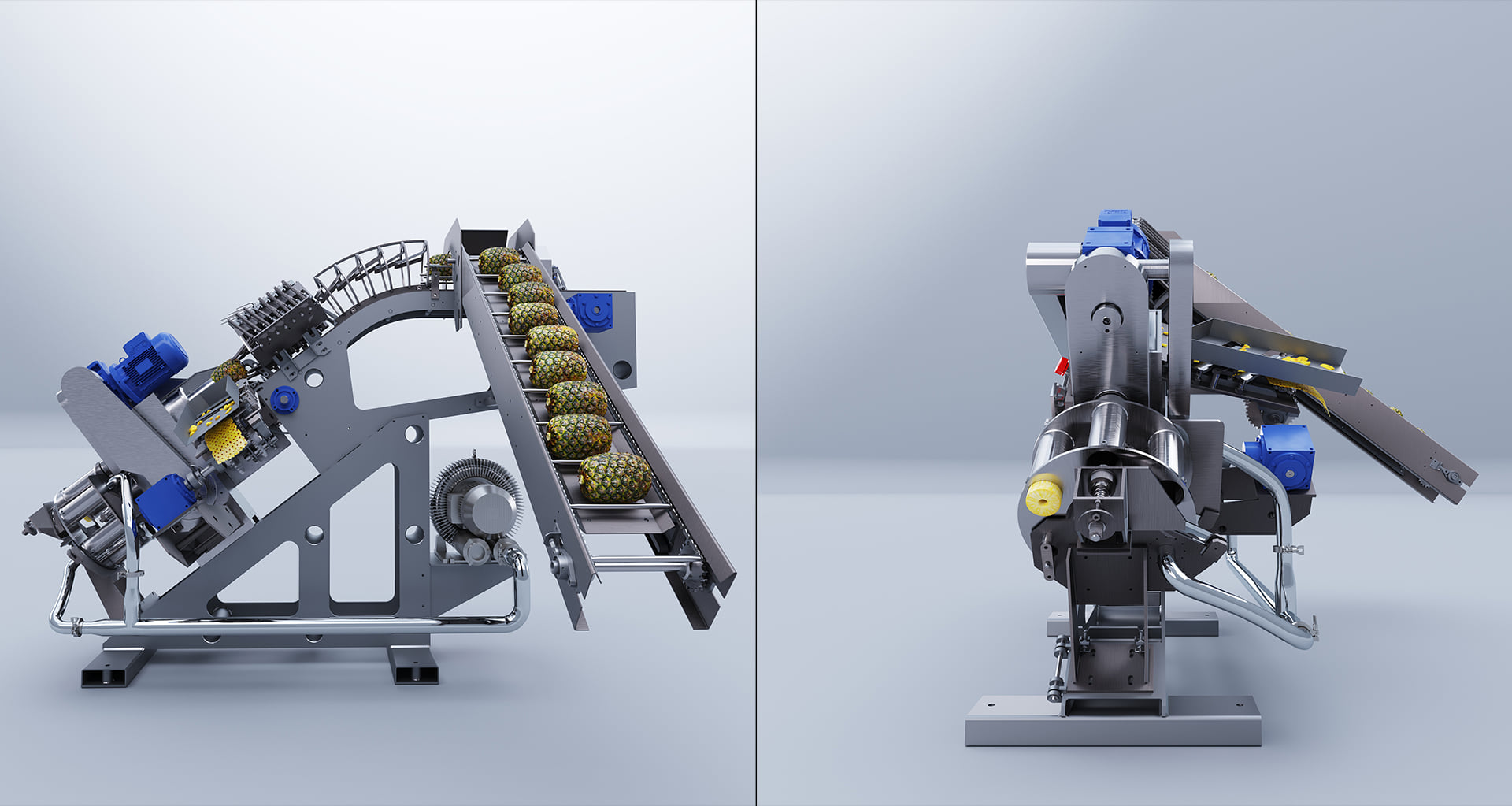

All’interno di questo ambiente abbiamo inserito la macchina ed eseguito una prima serie di render statici. Questa fase ci permette sempre di verificare insieme al cliente la correttezza estetica del modello prima di affrontare il rendering finale del video.
Dall’animatic alla revisione tecnica
Nel frattempo abbiamo sviluppato l’animazione di tutte le parti mobili e delle lavorazioni.
Prima ancora di produrre le immagini definitive abbiamo esportato un animatic, ovvero una versione preliminare del video con tutte le animazioni già impostate ma ancora priva del rendering fotorealistico.
L’animatic rappresenta uno dei momenti più importanti del progetto.
Consente infatti di verificare insieme al cliente la correttezza dei movimenti, la sequenza delle lavorazioni e il ritmo generale della narrazione, evitando modifiche molto più costose nelle fasi successive.
Rendering finale e integrazione con riprese reali
Solo dopo la revisione e le correzioni concordate siamo passati alla produzione definitiva.
Le sequenze renderizzate sono state integrate all’interno di un video più ampio, composto anche da riprese reali della macchina e da un’infografica essenziale capace di accompagnare lo spettatore nella comprensione dell’intero processo produttivo.
In questo progetto non è stato necessario utilizzare un video esploso 3D, ma il metodo di lavoro è lo stesso che adottiamo quando è necessario mostrare componenti interni, gruppi meccanici o sistemi nascosti: prima si comprende il funzionamento, poi si costruisce la sequenza visiva più efficace per raccontarlo.
Vuoi approfondire l’argomento? Clicca qui.
Dal CAD a uno strumento commerciale
Un file STEP contiene dati tecnici.
Una video animazione 3D industriale trasforma quei dati in uno strumento capace di spiegare il funzionamento di un macchinario, valorizzarne i vantaggi e supportare concretamente la vendita.
Il progetto realizzato per Tropical Food Machinery dimostra come un processo strutturato — dalla preparazione del CAD fino all’animatic e al rendering finale — permetta di ottenere contenuti chiari, credibili e riutilizzabili su sito web, fiere, presentazioni commerciali e materiali marketing.
Se vuoi approfondire il metodo completo con cui trasformiamo un modello CAD in un contenuto commerciale, leggi il nostro “Video animazione 3D industriale: dal CAD al racconto del prodotto tecnico”.
Articolo scritto da Manuel Defraia – Specialista Video Animazione 3D per l’Industria.
